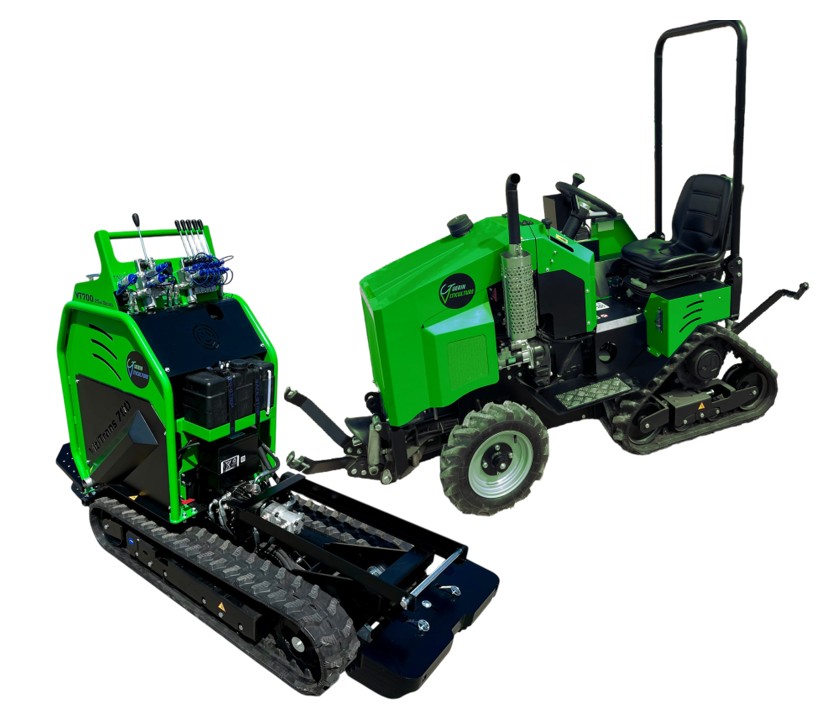

Transporteur à chenilles
Concepteur et fabricant
Guérin Viticulture conçoit et fabrique des matériels destinés à la viticulture.

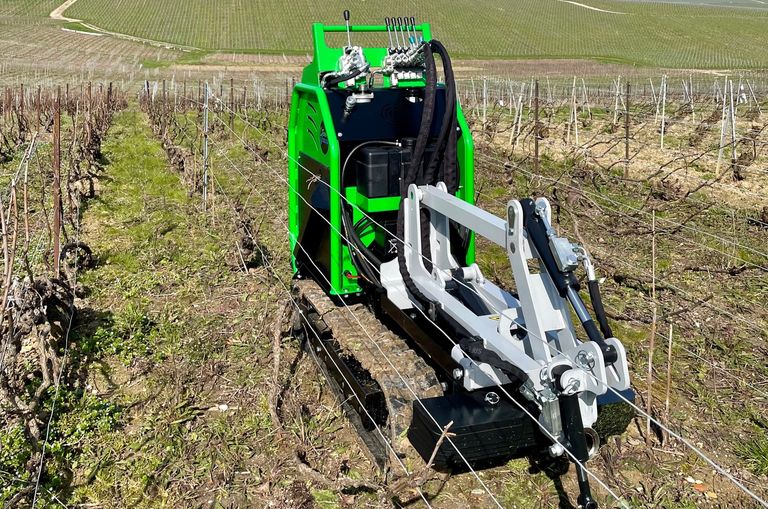

Nous proposons principalement des systèmes d'aide au débardage de la vendange en caisses, ainsi qu'un transporteur à chenilles spécialement développé pour la vigne étroite

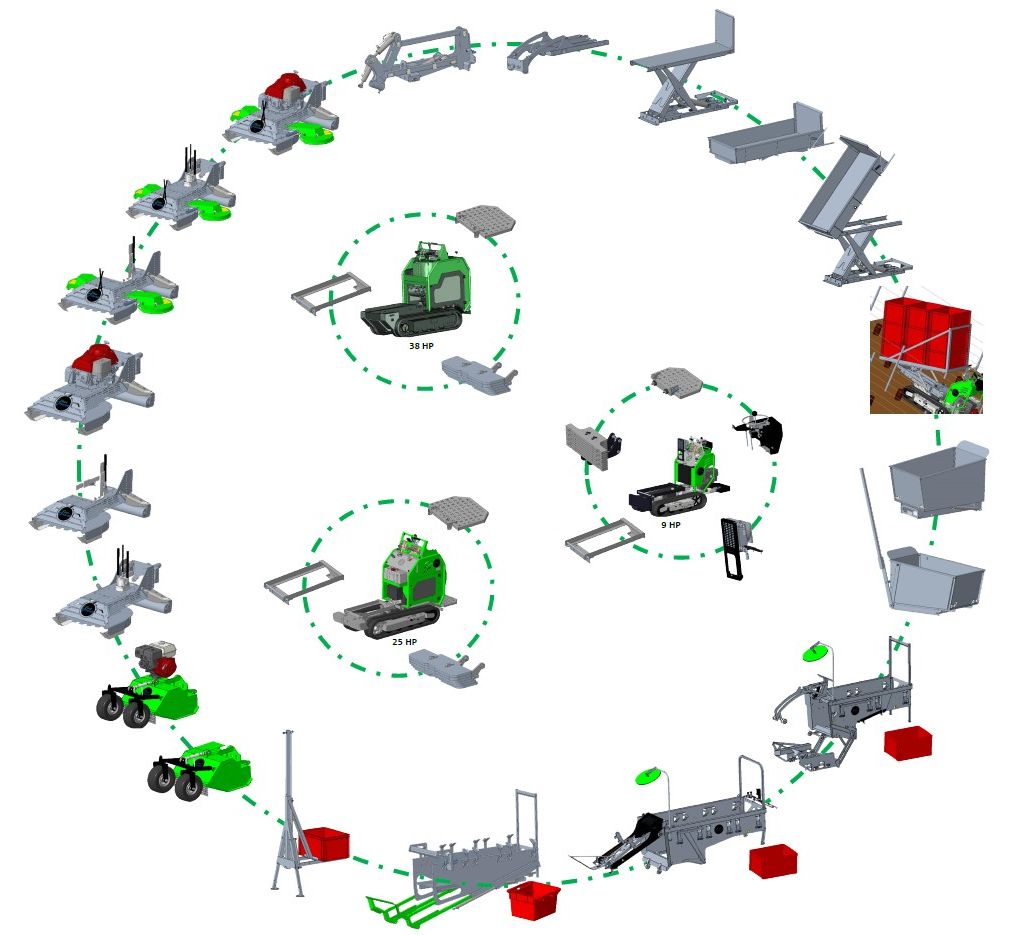

Nous étudions et réalisons également toutes machines ou adaptations d'outils, sur demande de nos clients, pour répondre aux besoins spécifiques dans les domaines tel que l'agriculture, l'espace vert, la voirie, le forestier et le petit TP.

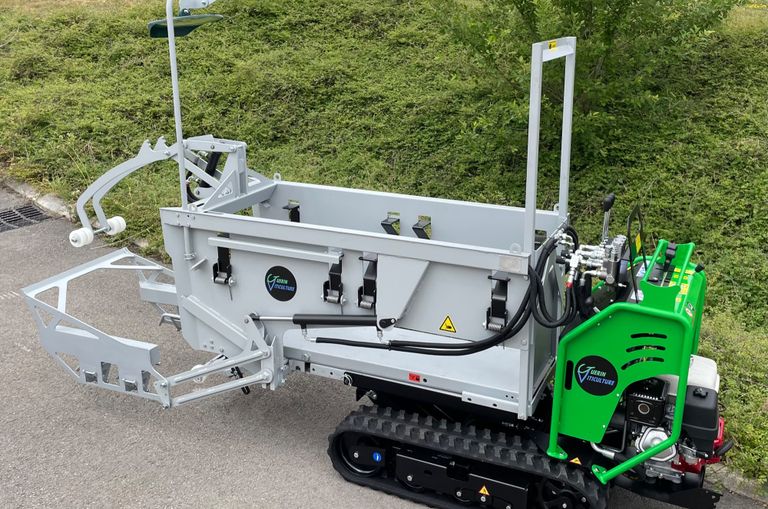

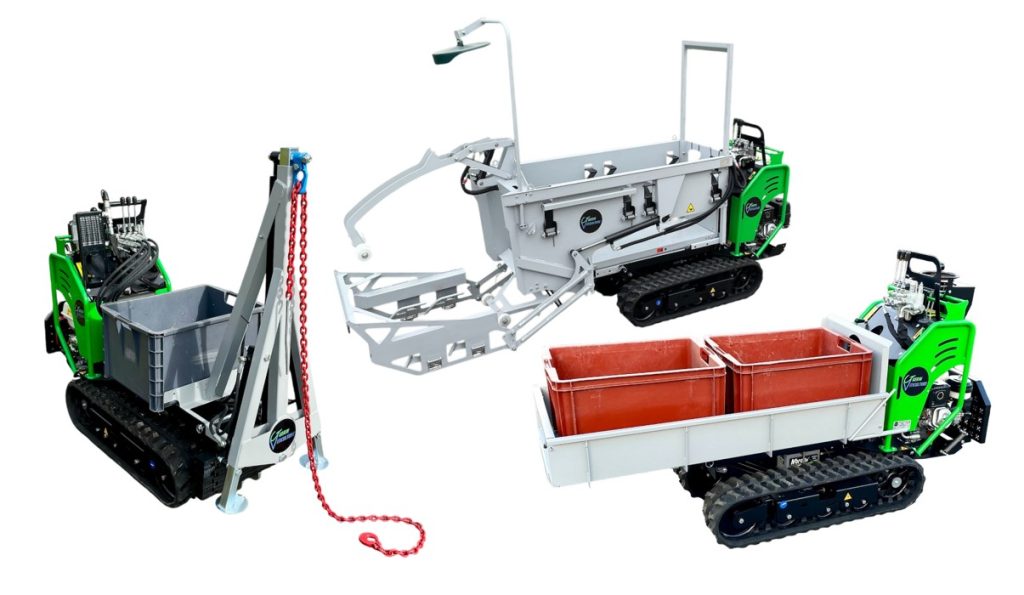

Débardeurs de caisses
Videos disponibles sur notre chaîne YouTube en cliquant sur l'image ci contre ou le lien ci dessous : www.youtube.com/
Avantages
Un opérateur unique
Suppression des troubles musculo-squelettiques
Capacité de 6 à 9 caisses
de type STAMP selon modèle
Temps de chargement d'une caisse : 9s
Fonctionnement
Grâce à son système unique de pinces, la tête de ramassage est capable de saisir la caisse, de la transférer du sol au plateau du transporteur et de la charger en une seule opération. Une fois que trois caisses sont chargées sur le plateau, la table élévatrice stocke ces caisses en hauteur afin de redémarrer un cycle de chargement de trois caisses.
Cette conception simple allie robustesse, fiabilité et maintenance réduite. Sa simplicité d'utilisation permet au plus grand nombre d'utiliser cet outil.
Conçue initialement pour les transporteurs YANMAR MCG 1210 avec table élévatrice, cette application peut être adaptée aux autres modèles du marché disposant d'une pompe hydraulique (nous consulter). Une table élévatrice pouvant être fournie en supplément.
Saisie de la caisse
Le patin frontal ajuste automatiquement la hauteur de la tête de ramassage.
En approchant, les pinces repositionnent naturellement la caisse face à la machine.
Transfert
Le système de convoyeur à chaines ouvre et ferme les pinces, tout en assurant le déplacement et l'élévation de la caisse.
Chargement
En fin de transfert, les chaines poussent les caisses sur la plateau afin que celles-ci soient en place pour la phase de stockage.
Stockage des caisses
Sous l'action de la table élévatrice, les 3 caisses sont stockées en hauteur. La suite du ramassage peut continuer !
Déchargement
Lorsque 9 caisses sont chargées sur le débardeur, il suffit d'actionner la table élévatrice pour lever toutes les caisses et les placer à hauteur du plateau à vendanges.
Transport
La tête de ramassage et le rétroviseur sont repliables afin de transporter la machine dans un fourgon.
